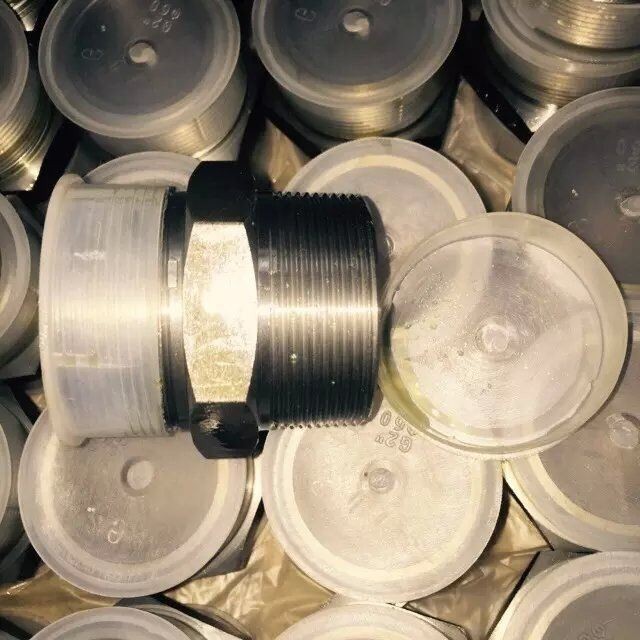

Mimośrodowa złączka wtłaczana ASTM A105N

Zhengzhou Huitong Pipeline Equipment Co., Ltd. jest jednym z wiodących producentów i dostawców mimośrodowej złączki wtłaczanej ASTM A105N w Chinach. Serdecznie zapraszamy do zakupu naszej mimośrodowej złączki wtłaczanej ASTM A105N. Nasza fabryka przyjmuje również zamówienia niestandardowe. Zapraszamy do korzystania z naszych konkurencyjnych cen i doskonałej obsługi.

JakiśEkscentryczny złączka wtłaczana(jako złączka redukcyjna) to rodzaj złączki rurowej służącej do łączenia dwóch rur o różnych średnicach. ASTM A105N odnosi się do określonego gatunku stali węglowej stosowanej do kutych złączek rurowych, kołnierzy i zaworów.

Mimośrodowa złączka wtłaczana ASTM A105Nceny zazwyczaj wahają się od2,50 do 18,50 dolarówna jednostkę w 2026 r., w zależności od wielkości i harmonogramu. Stosowany głównie w układach wysokociśnieniowych naftowych, gazowych i petrochemicznych,-stal A105N (normalizowany) zapewnia doskonałą wytrzymałość. Jest to preferowany wybór w przypadku poziomych redukcji rurociągów, aby zapobiec uwięzieniu gazu lub cieczy.

A105N Nypel wtłaczany Cena/koszt Referencja 2026

Uwaga: Ceny różnią się w zależności od wahań i ilości surowców.

Skontaktuj się teraz

Standardowa specyfikacja dla kutych złączek ASTM A105N

• Normy: ASME B16.11, MSS SP-95
• Materiał: ASTM A105N
• Typ: ekscentryczny kontra koncentryczny
• Typ połączenia: gniazdo-spawane (SW), doczołowe-spawane (BW), gwintowane (NPT/BSP)
• Ciśnienie znamionowe: klasa 2000/3000/6000/9000
• Zakres rozmiarów: 1/4" ~ 12" (DN6 ~ DN300)
• Wykończenie powierzchni: Czarny tlenek, olejowany, ocynkowany (opcjonalnie)
• Właściwości mechaniczne: Wytrzymałość na rozciąganie większa lub równa 485 MPa, granica plastyczności większa lub równa 250 MPa. Wydłużenie: większe lub równe 22%; Maksymalna twardość: HB mniejsza lub równa 187
• Zastosowania: Rurociągi-wysokociśnieniowe i o małych średnicach-w rafineriach oraz na polach naftowych i gazowych; kotły, systemy parowe i systemy uzdatniania wody.

Zhengzhou Huitong Pipeline Equipment Co., Ltd. Certyfikaty:

• Certyfikaty jakości (ISO 9001, NACE MR0175, zgodność z PED)
• Certyfikacja-strony trzeciej (SGS, BV lub TUV)
• Certyfikaty testów młyna (MTC) zgodne z normami EN 10204 3.1 lub 3.2
• Usługi testowania: PMI, UT, ECT, badania korozji

Mimośrodowa złączka wtłaczana A105N, złączka rurowa ASME B16.11 ASTM A105N, złączki do kucia ze stali węglowej, mimośrodowe rozdzielacze złączki wtłaczanej ASTM A105N.

Mimośrodowa złączka wtłaczana A105N:

Mimośrodowa złączka wtłaczana A105N jest krytycznym elementem systemów rurociągów. Powszechnie stosuje się go do łączenia dwóch rur o różnych średnicach poprzez zmniejszenie średnicy jednego końca rury. Zastosowany materiał kutych złączek A105N sprawia, że ​​są one bardzo trwałe i nadają się do stosowania w zastosowaniach wymagających odporności na wysokie temperatury i ciśnienie.



Ekscentryczna konstrukcja złączy rurowych ze stali węglowej oznacza, że ​​zmniejszenie średnicy nie jest równomierne, a jedna strona jest znacznie większa od drugiej. Ta funkcja umożliwia płynniejszy przepływ płynu lub gazu przez system rurociągów. Mimośrodowa złączka wtłaczana jest szczególnie przydatna w zastosowaniach, w których wymagana jest zmiana natężenia przepływu.



Mimośrodowa złączka wtłaczana A105N jest precyzyjnie obrobiona, aby zapewnić ścisłe dopasowanie pomiędzy dwiema rurami. Ta funkcja pomaga zapobiegać wyciekom i zapewnia, że ​​system działa z optymalną wydajnością. Przemysłowa złączka do kucia ASTM A105N jest również dostępna z różnymi przyłączami końcowymi, w tym z gwintem, kołnierzem i spoiną kielichową, aby dopasować się do szerokiego zakresu zastosowań i wymagań instalacyjnych.

A105N Ekscentryczna i koncentryczna złączka wtłaczana

ASTM A105 Skład chemiczny złączek rurowych

Rodzaje złączy wtłaczanych

Złączka wtłaczana A105 jest rodzajem łączników rurowych ze stali węglowej i jest powszechnie stosowana do łączenia dwóch rur o różnych średnicach. Należy do reduktorów rurowych i częściej stosowany jest w rurach o małych średnicach.

Występuje w dwóch typach: koncentryczna złączka wtłaczana i ekscentryczna złączka wtłaczana.

Podobnie jak redukcje rur Koncentryczna złączka wtłaczana jest symetryczna, oba końce są ustawione wzdłuż środka, stosowana w rurach pionowych. Mimośrodowa złączka wtłaczana nie jest symetryczna, końce są przesunięte względem siebie i są stosowane w rurach poziomych.

Ekscentryczna a koncentryczna złączka wtłaczana

Produkcja rur ze stali węglowej

Proces: kucie prętów okrągłych → obróbka cieplna (normalizacja) → precyzyjna obróbka CNC → badania nie-niszczące

Kontrola złączki rurowej wtłaczanej:

1. Kontrola wymiarowa
2. Badania ultradźwiękowe (UT)
3. Badania cząstek magnetycznych / penetracji (MT/PT)
4. Weryfikacja materiału (spektroskopia PMI)
5. Testowanie ciśnienia hydrostatycznego / pneumatycznego
6. Dostępne certyfikaty EN 10204 3.1 lub 3.2

Standardy odniesienia

• ASME B16.11: Złączki kute,-spawane i gwintowane
• MSS SP-95: Złączki wtłaczane i zatyczki bycze

1. Co to jest mimośrodowa złączka wtłaczana ASTM A105N?

Mimośrodowa złączka wtłaczana ASTM A105N to kuta złączka rurowa ze stali węglowej używana do łączenia rur o różnych rozmiarach z przesuniętą linią środkową. „N” oznacza, że ​​stal została poddana normalizującej obróbce cieplnej.

2. Złączka wtłaczana kontra reduktor

• Zarówno złączki wtłaczane, jak i reduktory służą do łączenia rur o różnych średnicach.
• Złączki wtłaczane są zazwyczaj mniejsze, produkowane w procesie kucia i często stosowane w zastosowaniach pod wysokim-ciśnieniem i przy małych-średnicach.
• Reduktory mają większy rozmiar i są zazwyczaj złączami spawanymi doczołowo.

3. Jakie są różne typy końcówek wtłaczanych?

• BBE: Końce skośne (spoina-czołowa)
• PBE: Zwykłe końcówki (spawane- kielichowo)
• TBE: Końcówki gwintowane (NPT/BSP)
• Dostępne kombinacje: np. spoina czołowa-z dużym końcem, gwint z małym końcem (BSE/TLE)

4. Kiedy należy używać mimośrodowej złączki wtłaczanej zamiast koncentrycznej?

W poziomych instalacjach rurowych preferowane są mimośrodowe złączki wtłaczane, aby zapobiec gromadzeniu się powietrza lub gazu, zwłaszcza na przewodach ssących pompy. Koncentryczne złączki wtłaczane są zwykle używane w zastosowaniach pionowych.

5. Jaka jest maksymalna temperatura pracy dla materiału A105n?

Zalecany jest zakres od -29 stopni do 600 stopni; obróbka normalizująca zapewnia mu doskonałą-stabilność w wysokich temperaturach i wytrzymałość w niskich temperaturach.

6. Jak wybrać pomiędzy mimośrodowymi reduktorami „górnymi płaskimi” i „dolnymi płaskimi”?

• Top Flat: Poziome rurociągi cieczy, wloty pomp i zastosowania odpowietrzające.
• Dno płaskie: Media zawierające ciała stałe, podatne na krystalizację lub o dużej lepkości.

7. Jakie jest ciśnienie znamionowe mimośrodowej złączki wtłaczanej A105N?

Wydajność ciśnieniowa jest określana na podstawie grubości ścianki (harmonogram), a nie samodzielnej „klasy”. Typowe harmonogramy obejmują SCH 40, SCH 80 (XS), SCH 160 i XXS. Kute łączniki A105N są przeznaczone do pracy-w środowiskach o wysokim ciśnieniu, często w równoważnych systemach od 2000# do 6000#.

8. Czy złączki wtłaczane A105N nadają się do pracy z gazem kwaśnym (NACE)?

Tak, ale pod pewnymi warunkami. Standard A105N spełnia wiele wymagań, ale w przypadku Sour Service (środowiska H2S) złączka musi być również zgodna z normą NACE MR0175/ISO 15156.

9. Ile kosztuje mimośrodowa złączka wtłaczana A105N?

Ceny różnią się w zależności od wielkości i harmonogramu, ale ogólnie:

• Rozmiary od 1/2" do 2":Zakres od5 do 25 dolarówza sztukę.
• Rozmiary większe lub XXS:Może przekroczyć$50+ USD.
• Ceny hurtowe:Zamówienia na duże projekty zazwyczaj zawierają a15-20% zniżkiw porównaniu z cenami detalicznymi-małych partii.

10. Czy MSS SP-95 jest standardem dla złączy wtłaczanych A105N?

Prawidłowy. Chociaż materiałem jest ASTM A105N,wymiary i tolerancjesą regulowane przezMSS SP-95. Niniejsza norma obejmuje w szczególności złączki kształtowane i korki, odróżniając je od standardowych reduktorów objętych normą ASME B16.9.

Notatka autora
Przez Chloe Pu

Dzięki ponad pięcioletniemu doświadczeniu w branży stali nierdzewnej, stopów niklu, stali węglowej i metali byłem na własne oczy świadkiem krytycznej roli, jaką wysokiej-jakości złączki, takie jak mimośrodowa złączka wtłaczana A105N, odgrywają w zapewnianiu bezpieczeństwa operacyjnego i wydajności.

Skontaktuj się z namijuż dziś po cennik na rok 2026 lub indywidualną wycenę w ciągu 24 godzin!
