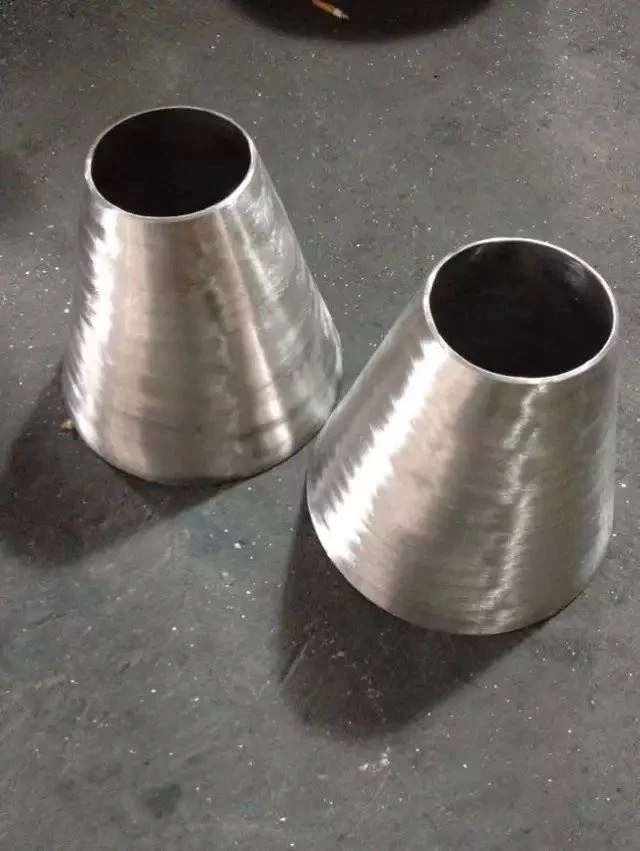

REDUKTOR S32750

REDUKTOR S32750 ASME B16.9 ASTM A815 UNS S32750 SMLS KONCENTRYCZNY REDUKTOR 4 CALE X 3 CALE SCH160S Typ: 90 stopni LR Łokieć Rozmiar: 2 cale (DN 50) WT: SCH80S Materiał: 2507 (UNS S32750/F53/EN 1.4410) Standard: ASME

Wyślij zapytanie

ASME B16.9 ASTM A815 UNS S32750 SMLS 90 stopni LR Łokieć 2 cale SCH80S
1.Kluczowe dane techniczne / funkcje

Typu:90 stopni LR Łokieć
Rozmiar: 2 cale (DN 50)
WT: SCH80S
Materiał: 2507 (UNS S32750/F53/EN 1.4410)
Standard: ASME

2. Skład chemiczny % (UNS32750/F53) 2507

Klasy	Chemia (typowe wartości)												Mechanika
Specyfikacji	Cr	Ni	Mo	Cu	N	W	Si	Mn	P Max	S Max	C MAx	Fe	Uts N/mm² (min.	0.20% Dowód (min.	Okręg wyborczy Elong % (min)	Twardość HB (maks.)	Pren
2507(F53)	25.0	7.0	3.8	0.75	0.25	0.28	0.80	1.20	0.035	0.020	0.030	Bal	750	500-550	25	270	41

3. Wymiary Kolanka spoiny dosydziwowej 45°-90° LR i 3D ASME B16.9

ASME B16.9 ASTM A815 UNS S32750 SMLS 90 Degree LR Elbow 2 Inch SCH80S

Serwera nps	z o.o. D	90° Długi Rad Od środka do końca A	45° Długi Rad Od środka do końca B	90° 3d Od środka do końca A	45° 3d Od środka do końca B
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	15w	1219	505

Serwera nps	z o.o. D	90° Długi Rad Od środka do końca A	45° Długi Rad Od środka do końca B	90° 3d Od środka do końca A	45° 3d Od środka do końca B
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Wymiary są w milimetrach, chyba że wskazano inaczej. Grubość ścianki (T) muszą być określone przez klienta.

4. TOLERANCJE WYMIAROWE KOLANEK SPOIN DOP – 45° I 90° – LR I 3D – ASME B16.9 –

Nominalny rozmiar rury	od 1/2 do 2,1/2	od 3 do 3,1/2	4	od 5 do 8
Średnica zewnętrzna w: Bevel (D)	+ 1,6 – 0.8	1.6	1.6	+ 2,4 – 1.6
Średnica wewnętrzna na końcu	0.8	1.6	1.6	1.6
Wyśrodkuj do końca LR (Z o.o.)	2	2	2	2
Od środka do końca 3D (Z o.o.)	3	3	3	3
Nominalny rozmiar rury	od 10 do 18	od 20 do 24	od 26 do 30	od 32 do 48
Średnica zewnętrzna w: Bevel (D)	+ 4 – 3.2	+ 6,4 – 4.8	+ 6,4 – 4.8	+ 6,4 – 4.8
Średnica wewnętrzna na końcu	3.2	4.8	+ 6,4 – 4.8	+ 6,4 – 4.8
Wyśrodkuj do końca LR (Z o.o.)	2	2	3	5
Od środka do końca 3D (Z o.o.)	3	3	6	6
Grubość ścianki (T)	Nie mniej niż 87,5% nominalnej grubości ścianki

Tolerancje wymiarowe są w milimetrach, chyba że wskazano inaczej i są równe ± z wyjątkiem przypadków, gdy zaznaczono inaczej.
