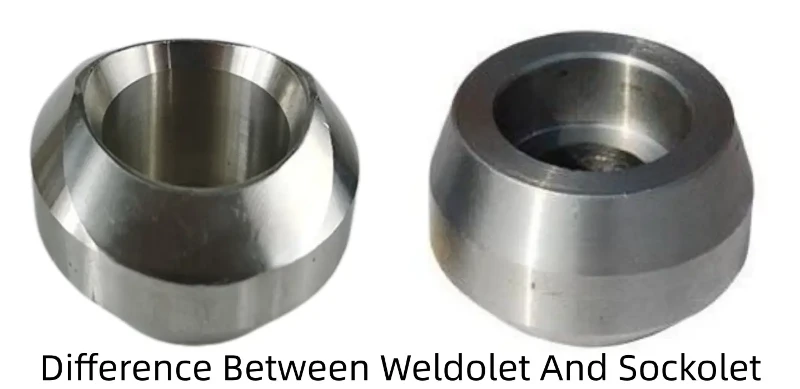

Jaka jest różnica między weldoletem a sockoletem?



Weldolet to złączka odgałęziona spawana doczołowo, przeznaczona do łączenia rury odgałęźnej z rurą przewodową za pomocą spawania z pełną penetracją.

Sockolet to złącze odgałęźne ze spawaniem kielichowym, w którym rura odgałęziona jest wkładana do kielicha i spawana za pomocą spoiny pachwinowej.



Weldolet kontra Sockolet

Funkcja	Spawanie	Sockolet
Typ połączenia	Spoina doczołowa (pełna penetracja)	Spoina gniazdowa (spoina pachwinowa)
Montaż rury odgałęzionej	Wymagane ustawienie spoiny doczołowej	Rura włożona do kielicha
Metoda spawania	Spoina czołowa o wysokiej integralności	Spoina pachwinowa
Ocena ciśnienia	Wysokie ciśnienie/wysoka temperatura	Niskie i średnie ciśnienie
Typowy zakres rozmiarów	2" i więcej (wspólne)	1/2" do 2" (mały otwór)
Koncentracja stresu	Niżej	Wyżej w narożniku gniazda
Wydajność przepływu	Gładki profil wewnętrzny	Nieznaczne zakłócenia przepływu
Inspekcja NDT	Możliwość wykonania radiografii	Ograniczony dostęp do badań NDT





Co to jest weldolet?

Weldolet to rodzaj połączenia doczołowego z odgałęzieniem. Posiada długi, stożkowy koniec, który można przyspawać doczołowo do rury odgałęzionej. To połączenie jest niezwykle mocne i zapewnia płynny przepływ płynu lub gazu przez rury.



Jedną z głównych zalet weldoletu jest jego wytrzymałość. Połączenie doczołowo-spawane równomiernie rozprowadza naprężenia na złączu, dzięki czemu nadaje się do zastosowań wymagających wysokiego ciśnienia i wysokiej temperatury. Na przykład w rafineriach ropy i gazu, gdzie ciśnienie i temperatura mogą być bardzo wysokie, często wybieranym rozwiązaniem są złącza spawane.



Kolejną zaletą weldoletów jest ich trwałość. Złącze spawane doczołowo jest mniej podatne na wycieki w porównaniu do innych typów połączeń. Dzieje się tak dlatego, że spoina jest ciągła i zapewnia szczelne uszczelnienie. W branżach, w których bezpieczeństwo jest najwyższym priorytetem, takich jak zakłady przetwórstwa chemicznego, preferowane są elementy spawane ze względu na ich niezawodność.



Jednakże weldolety mają pewne wady. Proces instalacji jest bardziej złożony i czasochłonny. Spawanie wymaga wykwalifikowanej siły roboczej, a jakość spoiny ma kluczowe znaczenie dla integralności połączenia. Wszelkie błędy w procesie spawania mogą prowadzić do osłabienia połączeń i potencjalnych nieszczelności.



Co to jest gniazdko?

Natomiast gniazdo to kielichowo-odgałęźne złącze spawane. Posiada kielich, w który wpasowuje się odgałęzienie, a następnie jest przyspawany na zewnątrz.



Główną zaletą gniazda jest łatwość montażu. Połączenie kielichowo-spawane jest stosunkowo proste i można je wykonać szybciej w porównaniu do spawania doczołowego. Dzięki temu jest to doskonała opcja do zastosowań, w których liczy się czas.



Sockolety są również bardziej wyrozumiałe, jeśli chodzi o wyrównanie. Ponieważ rura odgałęziona pasuje do kielicha, istnieje pewna elastyczność w pozycjonowaniu. Może to być przydatne w sytuacjach, w których trudno jest osiągnąć dokładne ustawienie.



Ale gniazda mają również swoje ograniczenia. Generalnie nie są tak mocne jak spawane. Połączenie kielichowo-spawane może nie wytrzymać tak dużego ciśnienia i temperatury jak połączenie doczołowe. Zatem w zastosowaniach wymagających wysokiego ciśnienia i wysokiej temperatury gniazda mogą nie być najlepszym wyborem.



1. Proces spawania

Jak wspomniano wcześniej, proces spawania stanowi znaczącą różnicę między weldoletami a tulejami. Weldole wymagają zgrzewania doczołowego, które polega na łączeniu ze sobą końców rur. Proces ten wymaga wysokiego poziomu umiejętności i precyzji. Spawacz musi zadbać o prawidłowe ułożenie rur i wysoką jakość spoiny.



Z kolei gniazda wykorzystują gniazdo - spawanie. Rurę odgałęźną wkłada się do kielicha kielicha, a następnie wykonuje się spoinę pachwinową na zewnątrz. Proces ten jest mniej skomplikowany i można go przeprowadzić przy mniejszych umiejętnościach w porównaniu do spawania doczołowego.



2. Ocena wytrzymałości i ciśnienia

Pod względem wytrzymałości weldolety są wyraźnym zwycięzcą. Połączenie doczołowe zapewnia mocniejsze i bardziej niezawodne połączenie. Oznacza to, że elementy spawane mogą wytrzymać wyższe ciśnienia i temperatury. Na przykład w elektrowni, w której para transportowana jest pod wysokim ciśnieniem, stosuje się złącza spawane, aby zapewnić bezpieczeństwo i integralność systemu rurociągów.



Sockolets, choć nadal mocne, mają niższą wartość ciśnienia. Są bardziej odpowiednie do zastosowań nisko- i średniociśnieniowych. Na przykład w systemie zaopatrzenia w wodę, w którym ciśnienie jest stosunkowo niskie, można efektywnie wykorzystać gniazda.



Parametr	Spawanie	Sockolet
Możliwość ciśnienia	Wysoka (klasa 600–2500+)	Niski do średniego (typowo klasa 300–600)
Odporność na zmęczenie	Doskonały	Umiarkowany
Odporność na szok termiczny	Wysoki	Ograniczony
Ryzyko wycieku	Bardzo niski	Umiarkowane (ze względu na spoiny pachwinowe)
Rozkład naprężeń	Mundur	Skoncentrowany na czubku spoiny



3. Koszt

Koszt weldoletów i gniazd może się również różnić. Weldolety są generalnie droższe ze względu na złożoność procesu montażu i wyższą jakość zastosowanych materiałów. Koszt robocizny przy spawaniu doczołowym jest również wyższy w porównaniu do spawania kielichowego.



Gniazda są bardziej opłacalne, zwłaszcza w przypadku projektów na małą skalę lub zastosowań, w których wymagania dotyczące ciśnienia nie są bardzo wysokie. Niższy koszt instalacji i relatywnie niższy koszt samej oprawy sprawiają, że gniazda są popularnym wyborem w przypadku projektów oszczędnych.



4. Materiał

Obydwa łączniki są powszechnie produkowane w:

Stal węglowa: ASTM A105

Stal niskotemperaturowa: ASTM A350 LF2

Stal stopowa: ASTM A182 F11/F22

Stal nierdzewna: 304 / 316 / 316L

Dupleks: S31803 / S32205



Jednakże:

Weldolety są bardziej powszechne w systemach duplex i nierdzewnych

Gniazda są najczęściej stosowane w liniach użytkowych ze stali węglowej



5. Aplikacje

Weldolety są powszechnie stosowane w branżach takich jak ropa i gaz, petrochemia i energetyka. Branże te wymagają połączeń o wysokiej wytrzymałości i niezawodności, które poradzą sobie w ekstremalnych warunkach. Na przykład w morskiej platformie wiertniczej złącza spawane służą do łączenia rur transportujących ropę i gaz ze odwiertu do zakładów przetwórczych.



Gniazda są często używane w mniej wymagających zastosowaniach, takich jak instalacje wodno-kanalizacyjne w budynkach komercyjnych lub małych zakładach przemysłowych. Są one również stosowane w zastosowaniach, w których wymagana jest szybka instalacja, na przykład w tymczasowych systemach rurociągów.



Specyfikacje norm

MSS SP-97: Standardowa specyfikacja dla integralnie wzmocnionych kutych złączek odgałęźnych (weldolet, mufa, gwint)



Nasza oferta produktów

Jako dostawca zgrzewarek oferujemy szeroką gamę wysokiej jakości zgrzewarek, aby sprostać różnorodnym potrzebom naszych klientów. Rozumiemy również, że czasami nasadki są lepszym wyborem, dlatego też mamy je w naszym ekwipunku.

Jeśli szukasz konkretnych produktów, mamy kilka świetnych opcji. Sprawdź nasze316 Weldolet,Spawanie 254SMO,A105 Cokół. Jest to świetna opcja dla tych, którzy potrzebują niezawodnego gniazda - złączki do spawania.

Posiadamy równieżInconel 601 UNS N06601 2.4851 Unia, czyli wysokiej jakości złączka, która może być stosowana w różnych instalacjach rurowych.

A dla tych, którzy potrzebują reduktora mimośrodowego, naszMimośrodowy reduktor ASTM B366 WPNCMCto świetny wybór.



Referencje

• „Podręcznik rurociągów” autorstwa George'a H. Spitziga i Williama A. Browna
• „Podręcznik łączników rurowych” autorstwa Dona Cherry





1. Jaka jest różnica między weldoletem a gniazdem?
Weldolet wykorzystuje połączenie spoiny doczołowej bezpośrednio z rurą główną, podczas gdy mufa wykorzystuje spoinę kielichową, w której rura odgałęziona jest wkładana i spawana.



2. Czy weldolet jest mocniejszy od tulejki?

Tak. Weldolet wykorzystuje spawanie z pełną penetracją, dzięki czemu jest strukturalnie mocniejszy.



3. Czy kielich można stosować w instalacjach wysokociśnieniowych?

Generalnie nie. Ogranicza się do usług nisko- i średniociśnieniowych.



4. Dlaczego gniazdo jest tańsze?

Ponieważ ma prostszą obróbkę i wymaga mniejszych umiejętności spawania.



5. Czy weldolet może zastąpić gniazdo?

Tak, ale nie odwrotnie w systemach o wysokiej integralności.
